『实例』EPLAN电气图实例--端子篇

『四川龙网摘要_ 『实例』EPLAN电气图实例--端子篇』用螺丝旋的那种黑色的是日式端子 那种一片片的就是欧式端子 鞍型跳线是指短接排 接线式跳线是指并联线 按住ctrl,选择须要手动鞍型跳线的端子,右键手动鞍型跳线 完全设备标识符:设置端子名字 编号式样:1+ 一层 1- 一层 1 一层 1+,1-,1为第一个独裁...


EPLAN电气图实例--端子篇
用螺丝旋的那种黑色的是日式端子
那种一片片的就是欧式端子
 『实例』EPLAN电气图实例--端子篇
文章图片

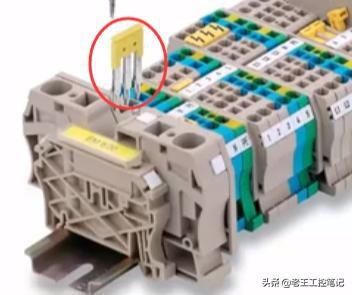

鞍型跳线是指短接排
 『实例』EPLAN电气图实例--端子篇
文章图片
接线式跳线是指并联线

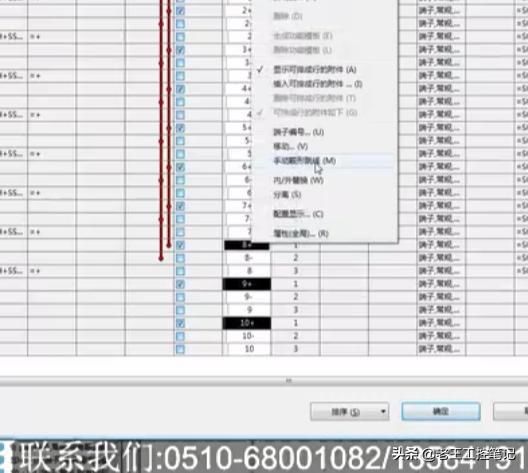

按住ctrl,选择需要手动鞍型跳线的端子,右键手动鞍型跳线
 『实例』EPLAN电气图实例--端子篇
文章图片
完整设备标识符:设置端子名字

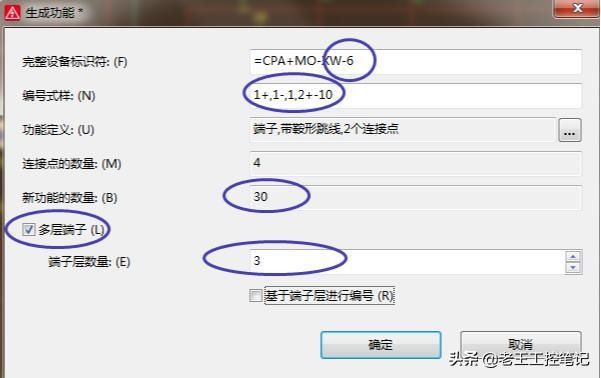

编号式样:1+ 一层 1- 一层 1 一层 1+,1-,1为第一个多层端子样式 2+-10为第二个多层端子的从哪个数开始,2就是增量为1,4就是增量为3,最后的10为序号上限,到第10个序号以前面的增量算,新功能数量是包含每层的计数的,不是按实际端子片
编号式样公式没问题,新功能的数量才会有显示变化

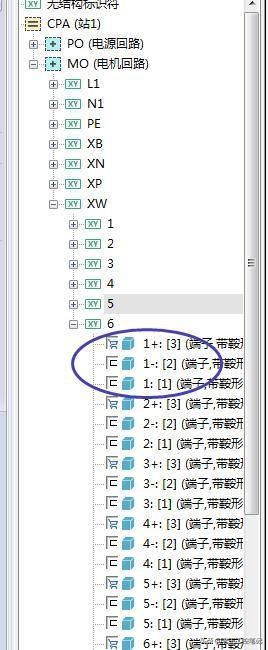

选择多层端子及数量
 『实例』EPLAN电气图实例--端子篇
文章图片

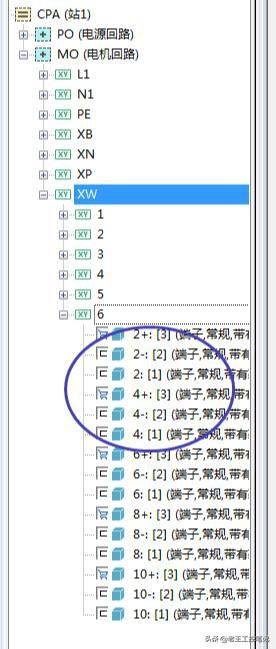

每三层端子其实只有一个购物车,相当于只要买一片
 『实例』EPLAN电气图实例--端子篇
文章图片

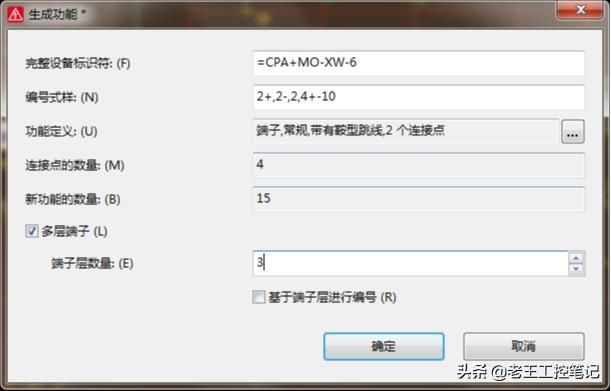

下图是传感器中常用的三层端子,但是已每格2的序号,直到第十层
 『实例』EPLAN电气图实例--端子篇
文章图片
 『实例』EPLAN电气图实例--端子篇
文章图片

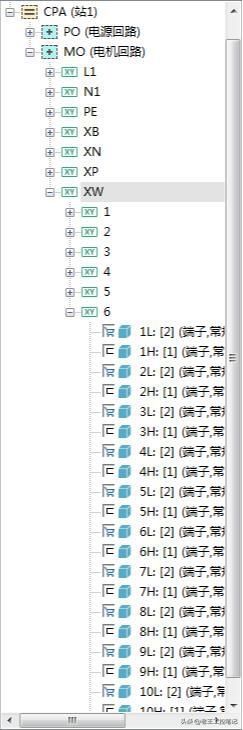

【 『实例』EPLAN电气图实例--端子篇】就比如以下这个常用的交流电L N的双层端子,一共十片,20层
 『实例』EPLAN电气图实例--端子篇
文章图片
 『实例』EPLAN电气图实例--端子篇
文章图片
